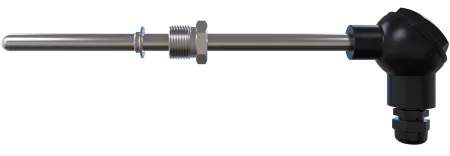

ДТСхх5 термосопротивления с коммутационной головкой

Есть вопросы? Наши квалифицированные специалисты готовы проконсультировать вас.
Пишите свои вопросы или отправляйте заявку на нашу почту: gt@gigaterm.ru

Задать вопрос

ДТСхх5 термосопротивления с коммутационной головкой

Цена:

от 1 152.90 руб.

Нашли дешевле?

Самовывоз - бесплатно
Доставка - по тарифу ТК

Характеристики

—

Характеристики	ДТСхх5
Номинальная статическая характеристика (НСХ)	50М 100М	50П 100П	PT100 PT500, PT1000
Диапазон измеряемых температур:
- класс допуска А		–100…+450 °C	–60…+300 °C
- класс допуска В и С	–50…+180 °C	–196…+500 °C	–60…+500 °C
Температура окружающей среды	–60…+85 °C
Условное давление	0,1…6,3 МПа (в зависимости от конструктивного исполнения)
Показатель тепловой инерции	не более 10…30 с
Сопротивление изоляции	не менее 100 МОм
Количество чувствительных элементов	1 или 2
Схема внутренних соединений проводников	2 – двухпроводная 3 – трехпроводная 4 – четырехпроводная
Исполнение сенсора относительно корпуса	изолированный
Исполнение коммутационной головки	пластмассовая, металлическая
Тип резьбового штуцера	метрическая резьба, трубная резьба
Материал защитной арматуры	сталь 12Х18Н10Т
Степень защиты	IP54 (IP65 – для датчиков с металлической головкой)
Средний срок службы	не менее 10 лет

Примечание:

Датчики с классом допуска А и с 2-проводной схемой внутренних соединений проводников – не изготавливаем. А2 – запрещено ГОСТ 6651—2009 (см. п. 6.2).

Документация

—

Руководство по эксплуатации ДТС
Руководство по эксплуатации (краткое) ДТСхх5

Предназначены для температурных измерений твердых, жидких и газообразных сред, неагрессивных к защитной арматуре и материалу чувствительного элемента (ЧЭ) датчика. Термосопротивления с коммутационной головкой позволяют измерять температуру до 500 °С (ДТС с платиновым ЧЭ) и до 180 °С (ДТС с медным ЧЭ). Подключение к измерительной линии производится медным кабелем (кабель в комплекте не идет, заказывается отдельно).

Номинальные статические характеристики (НСХ) по ГОСТ 6651-2009:

ТСМ 50М и 100М (W₁₀₀= 1,428, α = 0,00428 °С^-1)
ТСП 50П и 100П (W₁₀₀= 1,391, α = 0,00391 °С^-1)
ТСП Pt100, Pt500, Pt1000 (W₁₀₀= 1,385, α = 0,00385 °С^-1)

Варианты исполнения ДТС по типу подключения: двух-, трех-, и четырехпроводная схемы подключения.

Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: термопреобразователи сопротивления без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные группе N2.

Показатели надежности термосопротивлений ДТСхх5 при соблюдении условий эксплуатации (вероятность безотказной работы):

ДТС с платиновым ЧЭ:
- в диапазоне температур от -50 до +250 °С – не менее 0,95 за 40 000 ч;
- в диапазоне температур от -196 (-60 °С – для РТ100, РТ500, РТ1000) до -50 °С и от +250 до +450 °С – не менее 0,95 за 15 000 ч;
- в диапазоне температур от +450 до +500 °С – не менее 0,95 за 8 000 ч.
ДТС с медным ЧЭ:
- в диапазоне температур от -50 до +180 °С – не менее 0,95 за 15 000 ч.
ДТС125Л с платиновым ЧЭ
- в диапазоне температур от – 60 до + 100 °С
ДТС125Л с медным ЧЭ
- в диапазоне температур от – 50 до + 100 °С

При изменении температуры выше 120 ⁰С рекомендуем использовать датчики с металлической головкой.

Для монтажа датчиков ДТСхх5 на объекты измерения температуры рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1, Б.П.2 и Б.У.1, а также съемные подвижные штуцеры ШП.

Все термопреобразователи сопротивления ОВЕН имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.
