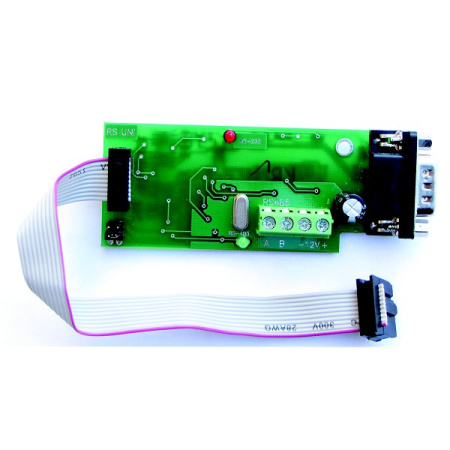

Универсальный адаптер интерфейса RS-485 может устанавливаться в корпус тепловычислителя ВКТ-7, начиная с аппаратной версии вычислителя не менее 3.1.
Адаптер позволяет осуществлять обмен информацией с вычислителем как по интерфейсу RS232, так и по интерфейсу RS485.
Интерфейс RS232 подключается стандартным образом через разъем DB9M находящийся на передней стенке корпуса вычислителя.
Интерфейс RS485 подключается через клеммники (под винт), расположенные на плате адаптера. Питание интерфейса RS485 осуществляется от внешнего источника постоянного тока напряжением 9…18 В при токе не менее 50 мА.
Выходы адаптера имеет гальваническую развязку от вычислителя.
Приоритетом обладает интерфейс RS232. Переключение между интерфейсами происходит автоматически при подаче на контакты 7 и 8 разъема DB9M сигнала RTS (сигнал постоянного уровня с напряжением +6,5...12В) от компьютера или накопительного пульта.
Тип применяемого интерфейса отображается с помощью светодиодных индикаторов (зеленый (L2) – интерфейс RS485, красный (L3) – интерфейс RS232).
Для обмена данными используется протокол Modbus.
