| Наименование параметров | Значения параметров | ||||||||||||
| Номинальный диаметр DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| Условная пропуская способность Kvy, м3/ч (основной ряд) |
1,6 2,5 |
2,5 4,0 6,3 |
4,0 6,3 10 |
6,3 10 16 |
10 16 25 |
16 25 32 |
25 32 40 |
32 40 63 |
63 100 125 |
100 125 160 |
160 200 250 280 |
250 360 450 630 |
|
| Условная пропуская способность Kvy, м3/ч (дополнительный ряд) |
1,0 4,0 |
3,2 | 8,0 | 12,5 | 20 | 50 | 80 | ||||||
| Номинальное давление PN, МПа |
1,6 |
||||||||||||
|
Диапазон настройки, МПа |
0,04-0,7** |
Мембранная коробка - синяя |
|||||||||||
|
0,01-0,7** (дополнительный ряд) |
0,04 - 0,16 (0,01 - 0,16) - с желтой пружиной |
||||||||||||
| 0,2-1,2** |
Мембранная коробка - серая |
||||||||||||
| 0,04-0,16 с желтой пружиной |
0,2 - 0,35 - с желтой пружиной |
||||||||||||
| 0,6 -1,2 |
0,6 - 1,2 - с двумя пружинами |
||||||||||||
|
0,04-0,16 с желтой пружиной |
0,04 - 0,16 |
||||||||||||
|
0,1-0,4 с красной пружиной |
0,1 - 0,4 |
||||||||||||
|
0,3-1,0 с красной пружиной |
0,3 - 1,0 |
||||||||||||
| Температура рабочей среды |
От +1 до +150°С |
||||||||||||
| Зона пропорциональности, % от верхнего предела настройки, не более |
16 |
||||||||||||
| Относительная протечка, % от Kvy, не более |
0,6 |
||||||||||||
|
Строительная длина, мм |
130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | |
|
Высота, м, не более |
365 | 370 | 375 | 390 | 395 | 410 | 430 | 450 | 500 | 760 | 800 | 1270 | |
| Масса, кг, не более | 8 | 9 | 10 | 11 | 13 | 15 | 20 | 25 | 39 | 60 | 82 | 170 | |
* По требованию Заказчика выпускаются изделия с другими диапазонами настройки и значениями Kvy.
** Регуляторы поставляются с двумя пружинами для настройки давления или перепада давления. При настройке на конкретное значение установить пружину (или обе пружины) с необходимым диапазоном настройки.

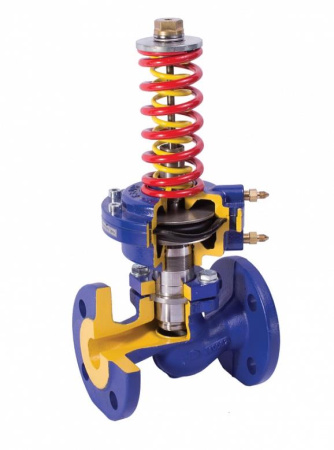

Купить регуляторы перепада давления прямого действия ВРПД (регуляторы давления "после себя") по цене производителя
Предназначен для подержания заданного перепада давления, давления "после себя" путем изменения (регулирования) расхода, для поддержания заданного расхода рабочих сред, протекающих по трубопроводам. Регулятор является нормально открытым.
Рабочие среды: негорючие, взрывобезопасные, нетоксичные жидкости, в том числе вода, водные растворы этиленгликоля и пропиленгликоля с концентрацией до 50% при давлении не более 1,6 МПа и температуре не более 150°С.
Действие на поток:
- снижение перепада давления между регулируемыми участками трубопровода;
- снижение давления после регулятора.
Типовое применение: поддержание заданного перепада давления между подающим и обратным трубопроводами теплоносителя в системах теплоснабжения. Регулирование происходит только при наличии расхода рабочей среды.
Комплектность поставки:
- Регулятор ВРПД - 1 шт.
- Импульсная трубка со штуцером - 2 шт.
- Пружина (желтая) - 1 шт.
- Пружина (красная) - 1 шт.
| Наименование параметров | Значения параметров | ||||||||||||
| Номинальный диаметр DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| Условная пропуская способность Kvy, м3/ч (основной ряд) |
1,6 2,5 |
2,5 4,0 6,3 |
4,0 6,3 10 |
6,3 10 16 |
10 16 25 |
16 25 32 |
25 32 40 |
32 40 63 |
63 100 125 |
100 125 160 |
160 200 250 280 |
250 360 450 630 |
|
| Условная пропуская способность Kvy, м3/ч (дополнительный ряд) |
1,0 4,0 |
3,2 | 8,0 | 12,5 | 20 | 50 | 80 | ||||||
| Номинальное давление PN, МПа |
1,6 |
||||||||||||
|
Диапазон настройки, МПа |
0,04-0,7** |
Мембранная коробка - синяя |
|||||||||||
|
0,01-0,7** (дополнительный ряд) |
0,04 - 0,16 (0,01 - 0,16) - с желтой пружиной |
||||||||||||
| 0,2-1,2** |
Мембранная коробка - серая |
||||||||||||
| 0,04-0,16 с желтой пружиной |
0,2 - 0,35 - с желтой пружиной |
||||||||||||
| 0,6 -1,2 |
0,6 - 1,2 - с двумя пружинами |
||||||||||||
|
0,04-0,16 с желтой пружиной |
0,04 - 0,16 |
||||||||||||
|
0,1-0,4 с красной пружиной |
0,1 - 0,4 |
||||||||||||
|
0,3-1,0 с красной пружиной |
0,3 - 1,0 |
||||||||||||
| Температура рабочей среды |
От +1 до +150°С |
||||||||||||
| Зона пропорциональности, % от верхнего предела настройки, не более |
16 |
||||||||||||
| Относительная протечка, % от Kvy, не более |
0,6 |
||||||||||||
|
Строительная длина, мм |
130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | |
|
Высота, м, не более |
365 | 370 | 375 | 390 | 395 | 410 | 430 | 450 | 500 | 760 | 800 | 1270 | |
| Масса, кг, не более | 8 | 9 | 10 | 11 | 13 | 15 | 20 | 25 | 39 | 60 | 82 | 170 | |
* По требованию Заказчика выпускаются изделия с другими диапазонами настройки и значениями Kvy.
** Регуляторы поставляются с двумя пружинами для настройки давления или перепада давления. При настройке на конкретное значение установить пружину (или обе пружины) с необходимым диапазоном настройки.
