Назначение расходомера
Основным назначением расходомеров серии «L» является эксплуатация в ЖКХ с максимальной скоростью потока не более 5м/сек, с уменьшенным вдвое относительно стандартных расходомеров минимальным расходом без потери точности.
Замена старого оборудования практически во всех случаях приводит к существенному экономическому эффекту.
Падение давления на расходомерах Питерфлоу «L-серии»
Точность измерения
Электромагнитные расходомеры-счётчики Питерфлоу РС соответствуют требованиям ГОСТ Р 51649 «ТЕПЛОСЧЕТЧИКИ ДЛЯ ВОДЯНЫХ СИСТЕМ ТЕПЛОСНАБЖЕНИЯ».
На графике* приведена зависимость отклонения измеренного значения расхода (T) от скорости среды. Точность измерения скорости среды не хуже 0,25% ± 1 мм/сек.
Классы A, B, C
| Класс | Q1 | Q2 | Q2t |
|---|---|---|---|
| «-A» | Q3 / 375 | Q3 / 150 | Q3 / 100 |
| «-B» | Q3 / 625 | Q3 / 250 | Q3 / 100 |
| «-C» | Q3 / 625 | Q3 / 450 | Q3 / 100 |
- Q3 - наибольший (номинальный) расход;
- В диапазоне Q3 ? Q2t погрешность не превышает 1%;
- В диапазоне Q2t ? Q2 погрешность не превышает 2%;
- В диапазоне Q2 ? Q1 погрешность не превышает 5%;
- Порог чувствительности Q3 / 1000.
Интерфейс USB-LIN
Для работы интерфейса требуется установка драйвера. Загрузить
Схема соединений
- Подключение USB–LIN к расходомеру выполняется трёхжильным электрическим кабелем, питание осуществляется от источника питания расходомера;
- Импорт данных из расходомера выполняется стандартной программой «Архиватор».
Периферийные устройства Питерфлоу РС (LIN-интерфейc)
Адаптер RS-232
- Опрос до 16 расходомеров;
- MODBUS ASCII;
- Использование адаптера описано в руководстве по эксплуатации расходомеров Питерфлоу РС.
Адаптер RS-485
- Опрос до 16 расходомеров;
- MODBUS ASCII;
- Использование адаптера описано в руководстве по эксплуатации расходомеров Питерфлоу РС.
Адаптер Ethernet
- Адаптер преобразует протокол расходомера MODBUS RTU в протокол MODBUS TCP;
- Использование адаптера описано в руководстве по эксплуатации расходомеров Питерфлоу РС.
Расходомер Питерфлоу РС по доступной цене

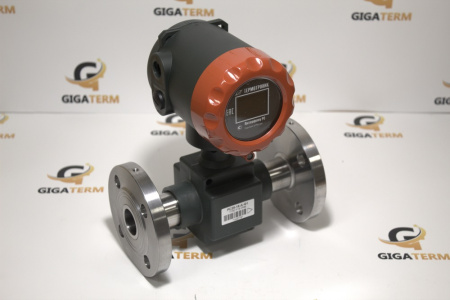

Расходомер Питерфлоу РС ‒ высокоточный прибор, основное предназначение которого ‒ измерение объемного расхода жидкостей, которые протекают по трубопроводам. Устройство подходит для систем учета и регулирования, может применяться в сфере жилищно-коммунального комплекса, на промышленных предприятиях, в теплоэнергетике.
Изготавливает Питерфлоу РС Термотроник, динамично развивающаяся отечественная компания, основная специализация которой ‒ выпуск метрологического оборудования для учета энергоресурсов.
Расходомер представляет собой современное, сертифицированное устройство, незаменимое для получения точных данных о расходе. Условно, его конструкция состоит из электронного блока, измерительной части и внешнего адаптера. Межповерочный интервал устройства составляет 4 года. Диаметр расходомера Питерфлоу РС варьируется от 20 до 150 мм.
Видеообзор расходомера Питерфлоу РС
Особенности прибора
Среди отличительных особенностей данного устройства:
- удобный и интуитивно понятный дисплей с подсветкой, куда можно вывести эксплуатационную и архивную информацию;
- наличие 2-х программируемых импульсных выходов, возможность подключить коммуникационные интерфейсы с помощью адаптеров USB, Ethernet и не только;
- электромагнитный расходомер Питерфлоу РС 80 обеспечивает постоянную индикацию текущих данных о расходе;
- исполнение данного устройства ‒ полнопроходное, с минимальным падением давления;
- прибор обладает совершенствованной проточной частью, что гарантирует проведение стабильных замеров даже небольших расходов;
- конструкция канала устройства произведена из химостойкого композитного материала, обеспечивающего стойкость к отложениям, также прибор надежно защищен от конденсата;
- прибор имеет герметичный, защищенный отсек, в котором размещается высокоточная электроника;
- устройство оснащено защитой на случай несанкционированного вмешательства в работу;
- преобразователь Питерфлоу располагает возможностью диагностировать пустую трубу, а также загрязнения электродов.
